FSS 4Flexible Spring Suspension
并适用于所有类型设计的硅片，机械寿命可提供1千万次
Background
-
无主栅硅片
叠瓦硅片 -
为了提高太阳能电池的转换效率，并降低制造成本，正在促进各种电极图案的开发和硅片尺寸的扩大化。 - 无主栅（没有主栅线）
- IBC（背接触）
- 多主栅（与电极图案宽度同等级的细主栅）
- 2分割、3分割 切角硅片
- 叠瓦（独立电源）
- 210㎜SQ尺寸硅片

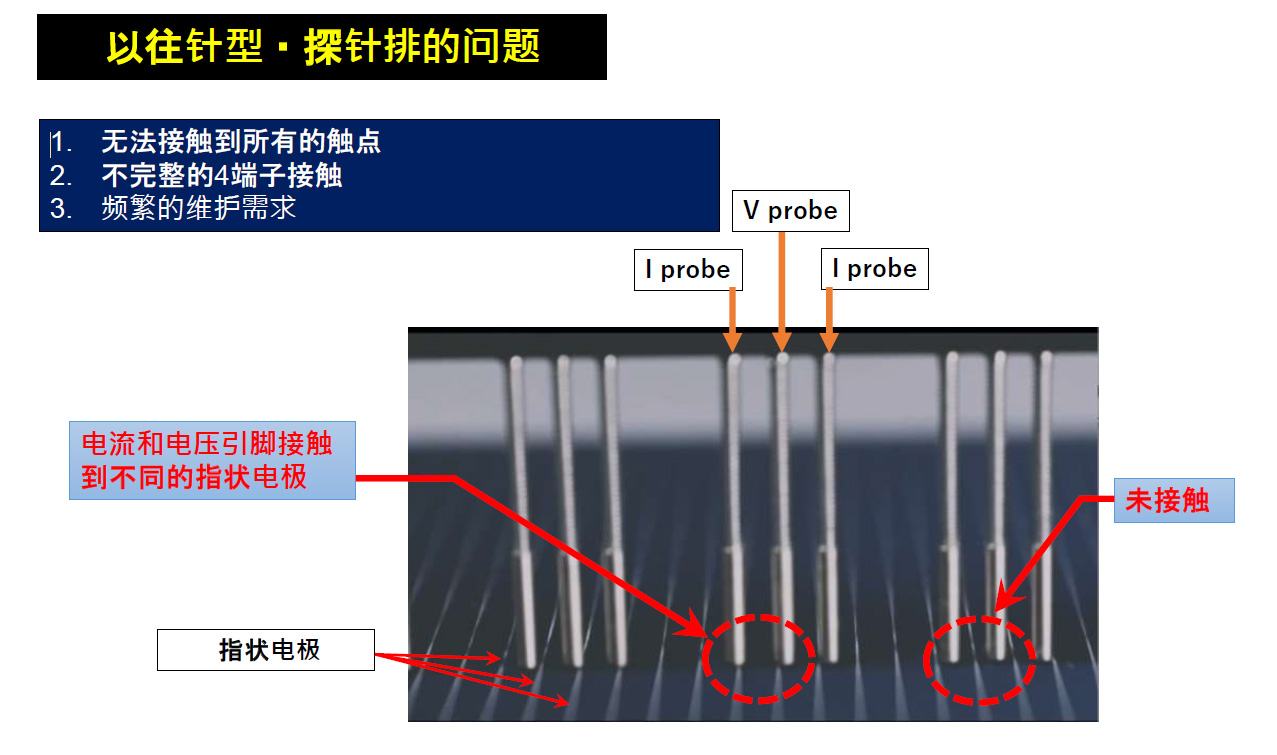

共同关注的问题是，为了测量稳定且精确的IV特性，使用当前的探针型探针排，在量产以及研发中无法满足这一新趋势。
解決方法创新的探测技术 FSS 4
FSS 4 技术的特点
FSS 4由以往的点接触到线接触，可以直接接触到硅片的指状电极，并且采用4端子测量构造，因此可以实现以往的针型探针不可能的，对创新的无主栅硅片等准确的IV测量。
由于FSS 4独特的构造，实现了对所有电极的软接触。
一个接触子为0.16牛顿，MI2 210mm SQ用FSS 4一个的整体负荷为35牛顿。异质结电池片。没有滑动部分，是一体型的弹簧悬架，具有高可靠性的探测结构。
厚度比以往的针型探针薄1.2mm，对硅片的影响小。
实现了 Isc、Voc在±0.02%以下、Pmax在±0.05%以下、FF在±0.04%以下、 串联电阻在±0.012mΩ以下的高再现性。
机械寿命达到了1千万次行程，总成本方面很有优势
与有主栅硅片使用的针型探针相比具有同样的电气特性，FSS 4也可以用于以往的有主栅硅片。
与针型探针具有高兼容性，可以很容易的导入生产线。
FSS 4也可以对应M12 210mmSQ以上的大型尺寸硅片，FSS 4 Double - 2Channel可同时测量两个Half Cut Cell。
专利正在申请中，并且部分已经取得。
-
独特的弹簧结构，实现准确的软接触
通过半间距交错设计，与所有指状电极进行线接触
-

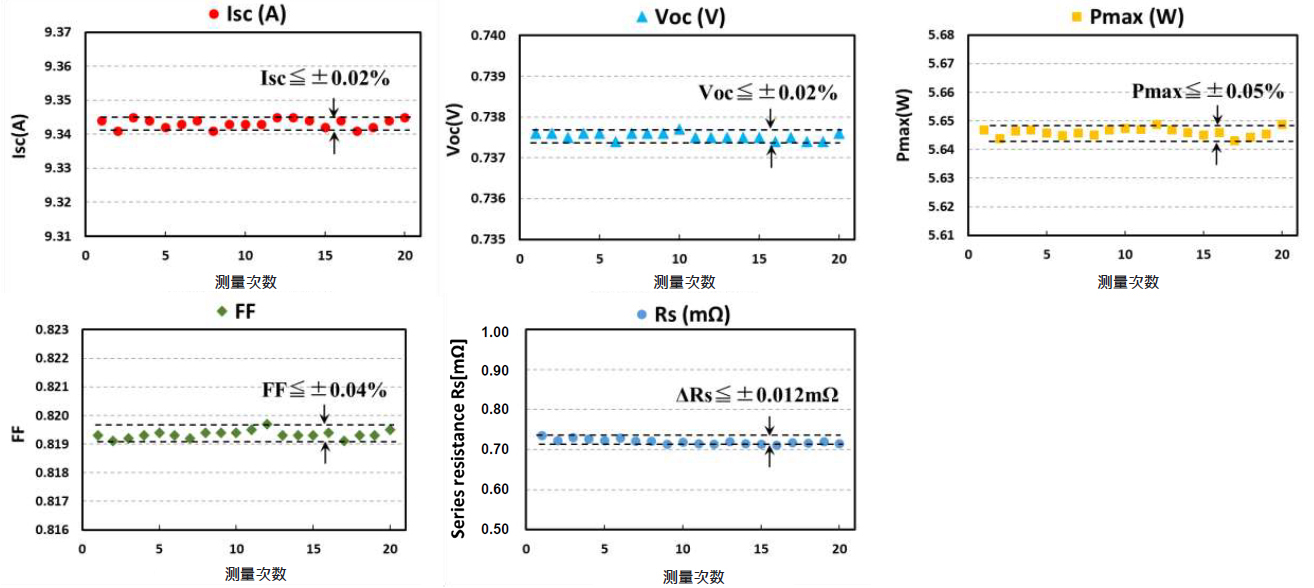

IV 测量再现性 (重复 测量 Dynamic, 6 英寸 无主 栅 HJT 硅片）
-

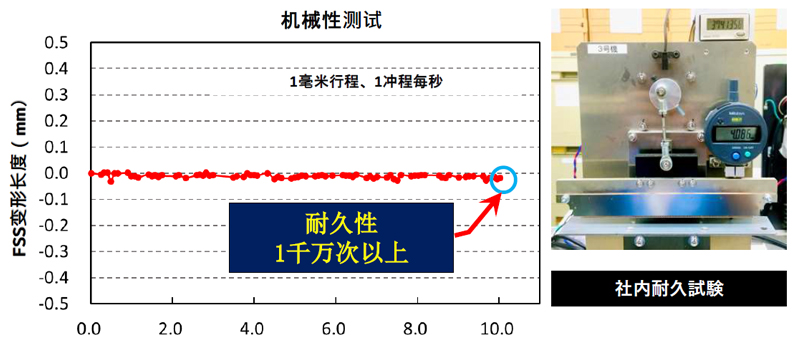

耐久性
机械耐久性 1000 万 次 以上
实际的生产线条件下 400万次以上
-

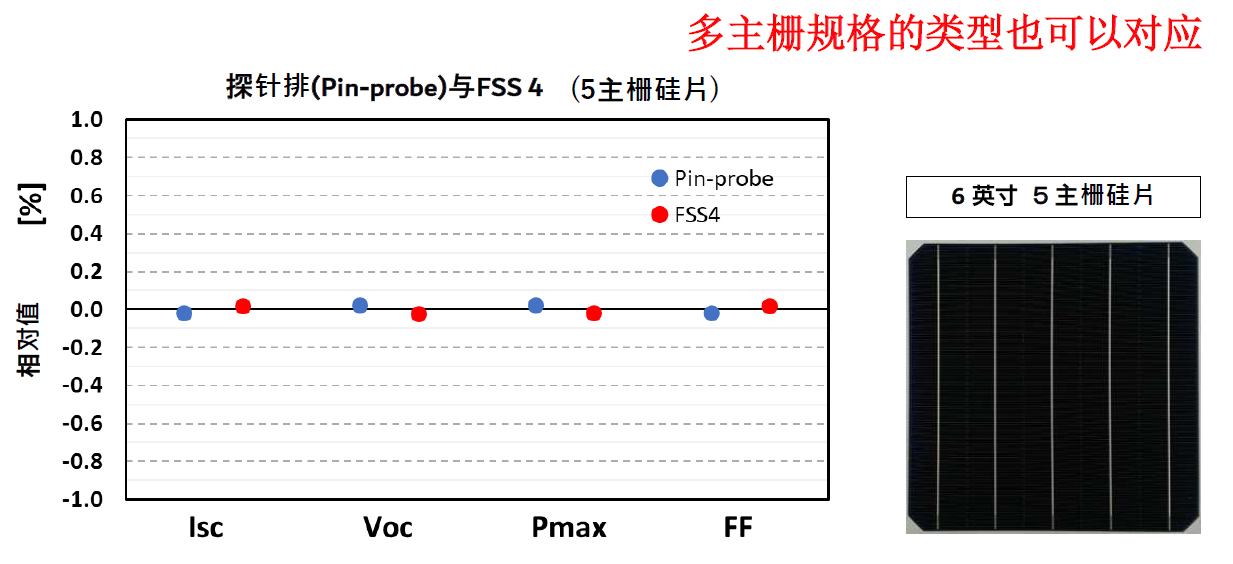

与针型探针排的对比 （电气特性)
-
与生产线中针型探针的兼容性

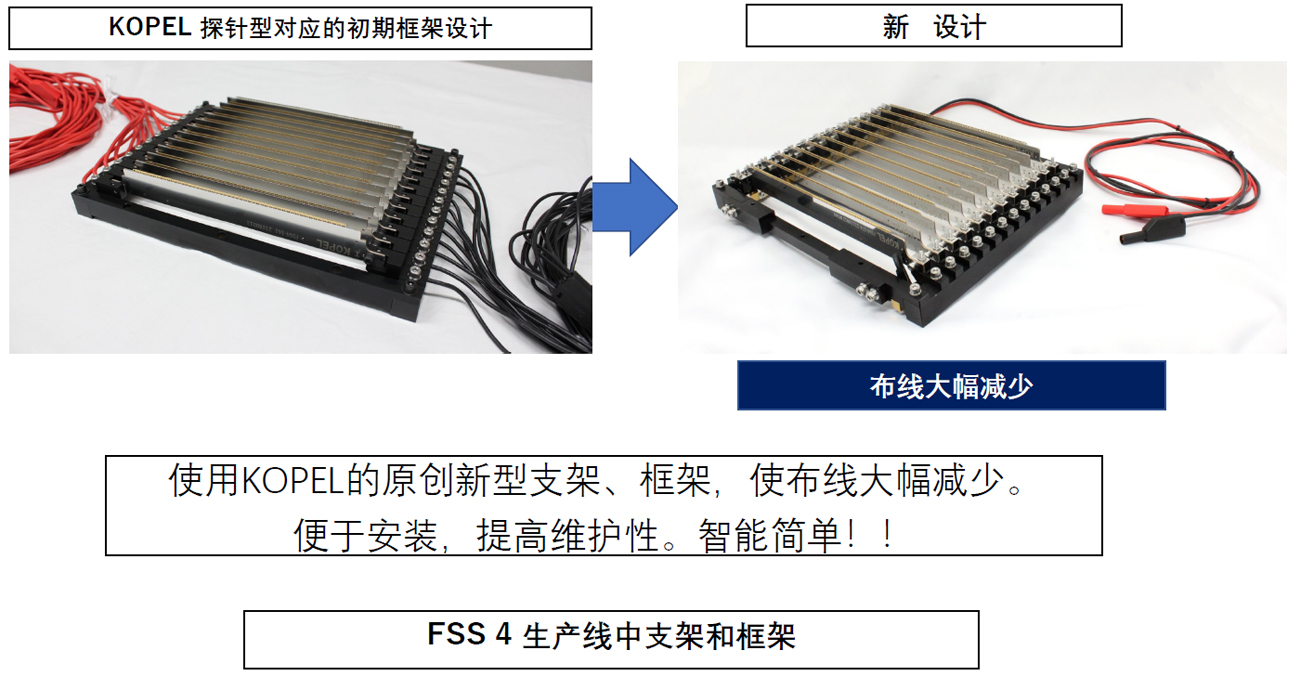

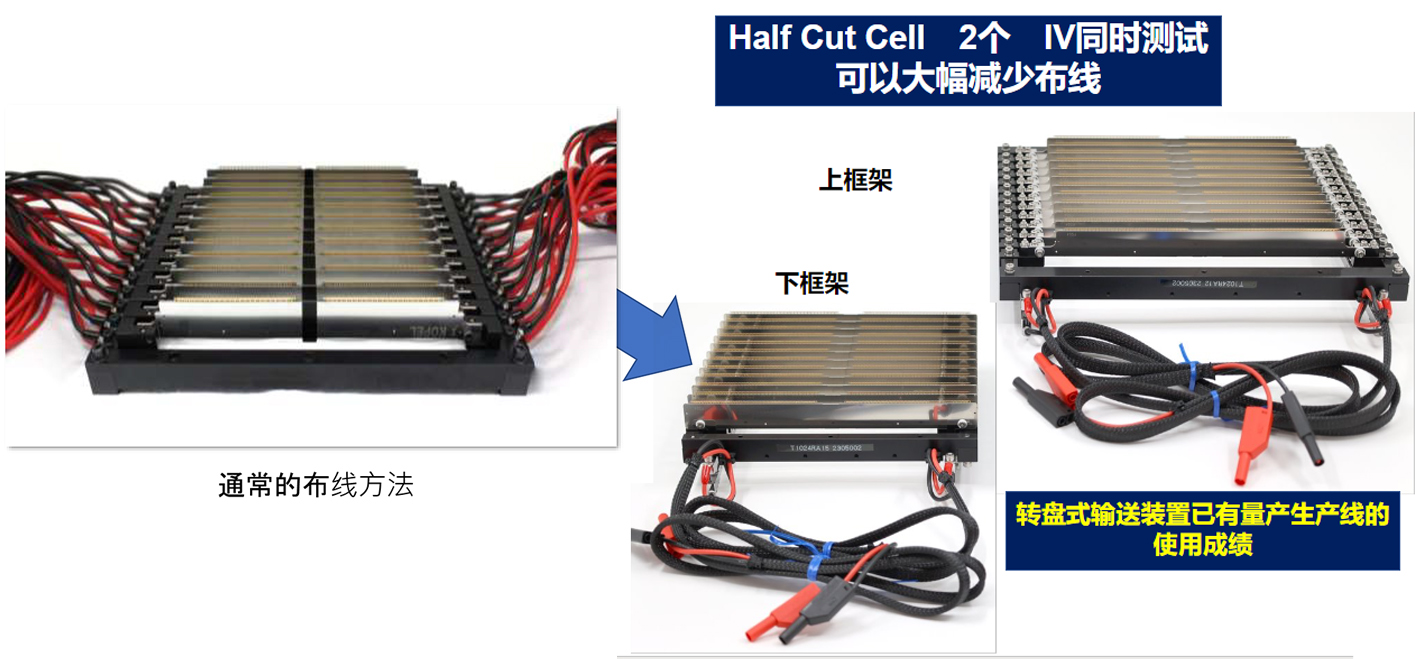

用于Double Half Cut Cell 智能简单的框架

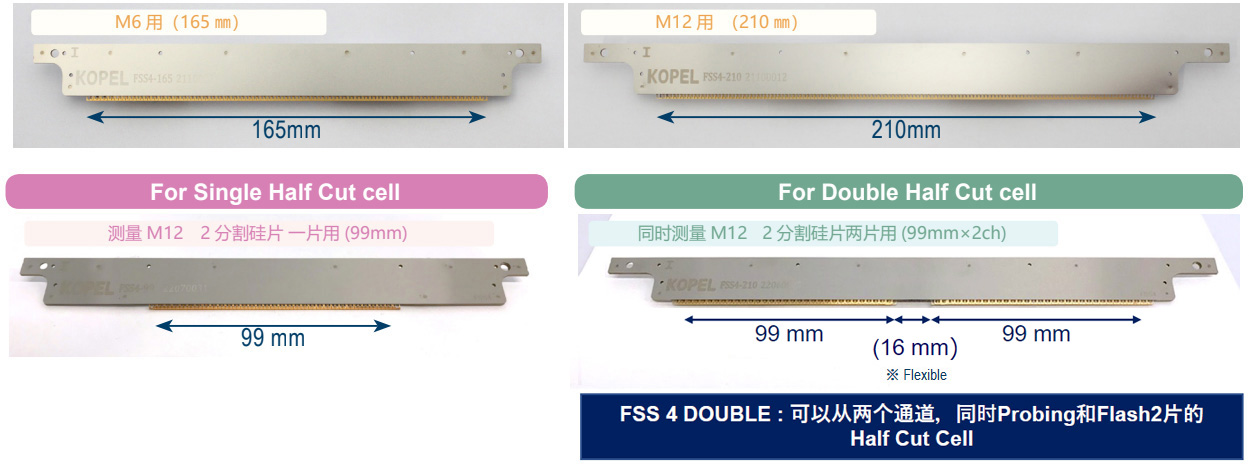

FSS 4 产品阵容
对应M2 157mm SQ至M12 210mm SQ及M12 Half Cut 尺寸的硅片。
FSS 4可以对应210mm SQ以上的任何大尺寸硅片。
Example
Cell Setter for R&D KSJ 系列 最大可对应220mmSQ尺寸硅片的研发用KSJ系列的测试台。
测试台
FSS4最多可安装12个
KOPEL KSJ-200系列
测试台
FSS4最多可安装24个
KOPEL KSJ-400系列
KSJ-200系列测试台
正在进行从KOPEL太阳
能模拟器中抽出搭载
着硅片的测试板
KSJ200/400系列的特征
脉冲马达驱动方法实现了高度再现性和探测稳定性。 硅片真空吸引与硅片温度管理功能，有助于测量条件的再现和IV特性的稳定化
KSJ400系列可对应230mm以下的硅片尺寸。最多可安装24个FSS。 KSJ200系列可对应166mm以下的硅片尺寸。最多可安装12个FSS。
可定制的灵活形状，可对应各种PV硅片。 根据测量硅片的电极布局，可提供不同形状。
KSJ系列可用于常规晶体硅和高效率硅片，例如发射极和背面钝化、异质结、双面、薄膜、背接触。
Solar Cell Test System 高效率的硅片测试系统，可进行精确的IV测量
Solar Cell Test System 特征 KSXC-5000RD
稳定光源
全新开发的共进电机独有规格电源和控制电路可将光的稳定性降至+/-0.1%，以避免影响测量数据 。有效照射面积为250mmSQ精确的电气特性测量和最佳探测
内置高速双级电源，电流幅度为最大30安培、通过四象限运行，精确测量太阳能电池的特性。共进电机KOPEL的方法实现了PDA（明暗分析）技术，能够快速精确地测量高效率硅片和组件。与日本产业技术综合研究所AIST共同研究
Solar Module Test System 可用于600w以上模组的高效率太阳能模组测试系统
Solar Module Test System 系列特征KSX2-3LA04 / KST-P80M02
系统可以节省空间使用顶部发光。因为没有翻转组件的必要，所以内联使用是完美的。不需要暗室。
获得了大型高效率太阳能模组IV特性准确和稳定的测试结果。被多家日系模组制造商作为标准硬件采用。标准配备了与AIST共同开发的高效率模组测量软件。
太阳能模拟器 KSX2-3LA04 有效照射区域1,400cm X 2,300cm 发光脉冲宽度 60 msec 照度不均 ≦ 1.5% (IEC60904-9 Ed2) 光谱匹配度 Class A+（IEC60904-9 Ed3) LTI Class A+ ≦ 0.5%
IV 测试仪 KST-P80M02 测量范围 80V 15A (1,200W) 测量精度 ± 0.2% FSR 搭载高速双极电源、可测量4象限 标配高效率模组的测量软件
