KSTシリーズ I-Vテスター

KSTシリーズ I-Vテスター


KSTシリーズ I-Vテスター

KSTシリーズ I-Vテスター

KSTシリーズ I-Vテスター


KOPELが提供するI-Vテスター、KSTシリーズは、太陽電池セルのI-V特性を高速・高精度で測定します



概要

概要

太陽電池セル検査システム
KOPELが提供する軽量コンパクトな15 A対応I-VテスターKSTシリーズには、標準モデルのKST-P15Ceと高効率太陽電池セル専用の I-VテスターモデルKST-P15HCがあります。両モデルとも、KOPELが開発した高性能計測プログラムを搭載したPCに接続され制御されています。

KST-P15CeとKST-P15HCは、KOPELの KSX-1000高性能太陽電池セル検査システム及びKSX-3000H高効率太陽電池専用セルテストシステムに各々搭載されています。



KST-P15Ce I-Vテスター：開発から製造ラインまで対応可能

KST-P15Ce I-Vテスター：開発から製造ラインまで対応可能

■  IEC 60904-1 ,  JIS C 8913　準拠
■  バイアス電源/計測測定部/ＰＣ通信部をまとめたコンパクト設計
■  ４レンジ切替式により最大１５Ａまで対応
■  最大電圧±2 Vの測定が可能
■  スイープ方向は任意設定可能
■  測定精度±0.2% FS以内の高速サンプリング
■  最大300点、各100 µs/ポイントでIscとVocを正確に高速測定
■  内蔵測定ラインチェック機能が安心測定を保証*1）
■  内蔵 セルチェック機能で、ソーラーシミュレータと組合わせることでダーク試験が可能*2）
■  セルランク分け機能標準装備。（16ランク。それ以上はオプション対応）

*1）測定器より外の、出力線の断線や治具・プローブの接触不良等の異常を検出します。
*2）本測定に入る前に不良セルを検出し、選別することができます。



KST-P15HC I-Vテスター：HIT®などの高効率セルをパルス光源で高速・高精度測定


■  独立行政法人産業技術総合研究所と共同開発
■  IEC 60904-1 ,  JIS C 8913　準拠
■  バイアス電源/計測測定部/ＰＣ通信部をまとめたコンパクト設計
■  従来1000 msの光照射を要した HIT®等の高効率太陽電池セルのI-V測定を50 msの短いパルス光で実現
■  最大電圧±2 Vの測定が可能
■  スイープ方向は任意設定可能
■  測定精度±0.2% FS以内の高速サンプリング
■  最大300点、各100 µs/ポイントでIscとVocを正確に高速測定
■  内蔵 セルチェック機能で、ソーラーシミュレータと組み合わせることでダーク試験が可能
■  内蔵測定ラインチェック、セルフチェック、及びセルランク分け機能標準装備（16ランク。それ以上はオプション対応）

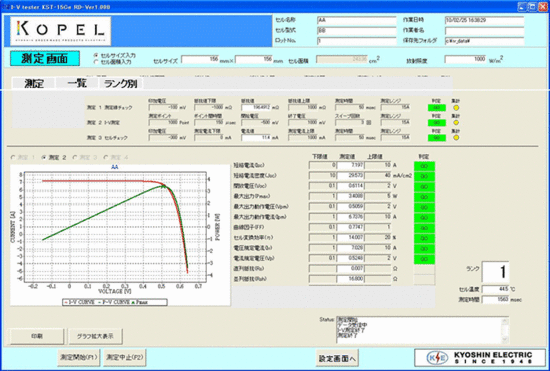

使い勝手の良いI-V測定プログラム（KST-P15HC用の例）
測定画面




KSTシリーズI-Vテスター仕様

KSTシリーズI-Vテスター仕様

 項目    KST-P15Ce/KST-P15HC　仕様
 測定精度    ±0.2% FS以内
 測定周期    最小60 µsec/point
 入力電源    AC100 ～ 200V、50/60 Hz
 消費電力    200 VA
 測定対象    各種標準太陽電池セル（KST-P15Ce）
 HIT®を含む高効率太陽電池セル（KST-P15HC）

測定範囲

  電圧  –14 ～ +2 V
 電流  –2 ～ +15 A





 測定項目



 		  開放電圧  Voc
 短絡電流  Isc
 最大出力  Pm
 最大出力動作電圧  Vpm
 最大出力動作電流  Ipm
 I-V特性  I-V曲線
 P-V特性  P-V曲線
 曲線因子  FF
 セル変換効率  η
 温度  熱電対 T又はK
 測定ポイント    最大300ポイント
 電流レンジ    最大15 A、4レンジ切替方式（15 A、1.5 A、0.15 A、0.015 A）
 測定方法    4端子測定
 データ形式    CSV形式
 データ入力    LAN（100Base-T）
 外部接続    セル、基準セル、温度測定、光源I/O、通信、ランク、予備I/O
 対応OS    Windows XP ～ Windows 7
 構造    デスクトップ又はラックマウント
 寸法    W 430 mm x H 160 mm x D 360 mm
 重量    約20 kg
 動作温度範囲    0 ～ +35℃
 動作湿度範囲    35 ～ 90% RH、結露無きこと



注：御要求により、その他の構成やオプションもご用意できます。詳細は、お問い合わせフォームでお問い合わせ下さい。



カタログダウンロード

カタログダウンロード

KOPEL太陽電池特性測定検査システム総合カタログ
カタログ及びその他資料のダウンロー ( 6750KB )
ドはこちら

太陽電池特性検査システムの総合カタログです。
太陽電池セル用検査システムKSX-1000/3000H、太陽電池モジュール用検査システムKSX-2012HM、IVテスター、測定治具・プローブバーそれぞれの特徴・仕様をご紹介します。
